| Artikel |

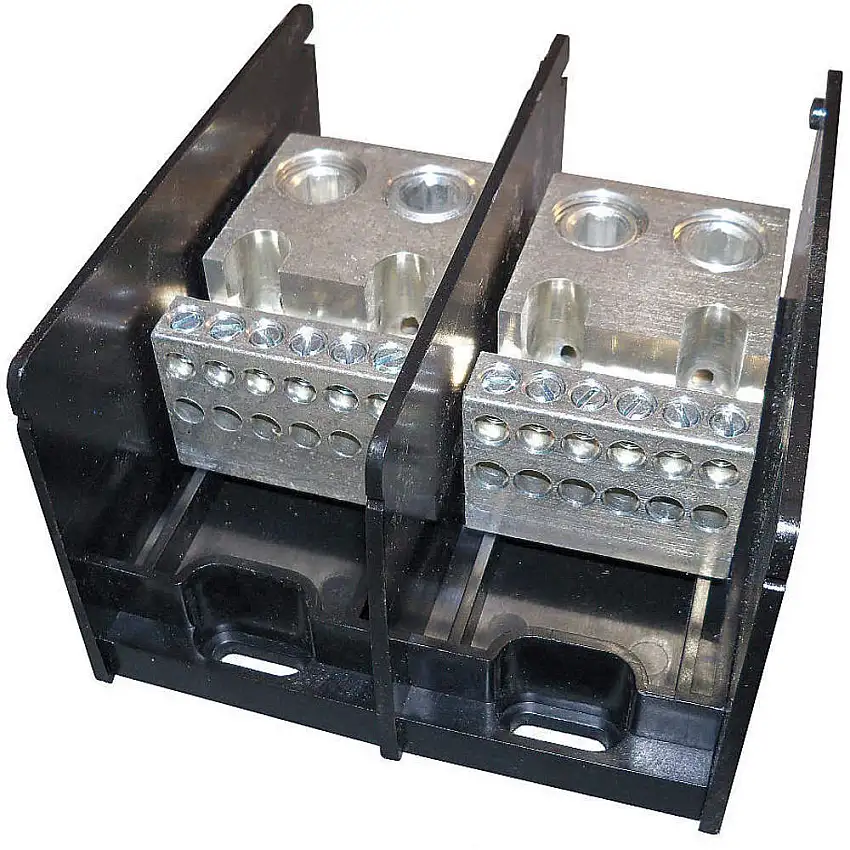

Stromverteilungsblock |
| Wechselspannungsnennwert |
1000V |
| Wechselstrom/Gleichstrom |
AC / DC |
| Ampere-Bewertung (al) |
620A |
| Ampere-Bewertung (cu) |
760A |
| Körper-Material |
GFPC |
| Körper/Isoliermaterial |
Glasgefülltes Polycarbonat |
| Anschlussmaterial |
Aluminium |
| Oberfläche des Steckverbindermaterials |
Verzinnt |
| Anschlusstyp |
Box |
| Tiefe |
3.55″ |
| Entflammbarkeitsbewertung |
V-0 |
| Für Leitermaterial |
Aluminium |
| Für maximale Leitungsquerschnitte |
500 kcmil |
| Für maximale Lastdrahtgröße |
4 AWG |
| Für minimale Leitungsdrahtgröße |
4 AWG |
| Für minimale Lastdrahtgröße |
14 AWG |
| Speziellle Matching-Logik oder Vorlagen |
50 / 60 Hz |
| Höhe |
90.2mm |
| Gehäusefarbe |
Schwarz |
| Installation Montage |
Direkte Schraubmontage |
| Länge |
144.8mm |
| Leitungsanschlüsse/Pol |
2 |
| Leitungsseitiger Anschlusstyp |
Juli |
| Lastanschlüsse/Pol |
12 |
| Lastseitiger Anschlusstyp |
Juli |
| Max. Ampere |
760A |
| Maximale Spannung |
1000V AC / DC |
| Montage |
Oberflächenmontage |
| Anzahl der Stangen |
2 |
| Gesamttiefe |
3.55″ |
| Gesamtlänge |
5.7″ |
| Gesamtbreite |
5.32″ |
| Design des Stromverteilungsblocks |
Öffne |
| Primäre Sechskant-/Schraubengröße |
13/16 „-16 x 1.06 |
| Primärer Lochdurchmesser |
22 / 25 „ |
| Primäre Anzahl der Öffnungen pro Pol |
2 |
| Primäres Drehmoment |
500-#4 500 |
| Primärdrahtbereich |
#4 AWG bis 500 kcmil |
| Produktgruppe |
Stromverteilungsblöcke |
| Nennspannung Ac Ul |
1000V |
| Nennspannung DC Ul |
1000V |
| RoHS-konform |
Ja |
| Sekundäranschluss/Pol |
12 |
| Sekundäre Sechskant-/Schraubengröße |
5 / 16 „-24 |
| Sekundäre Sechskant-/Schraubengröße Gewindelänge |
0.38″ |
| Sekundärlochdurchmesser |
0.27″ |
| Sekundäre Anzahl der Öffnungen pro Pol |
12 |
| Sekundäres Drehmoment |
#4-#8 40, #10-#14 35 |
| Sekundärdrahtbereich |
#4 bis #14 |
| Sekundärdrahtbereich (AWG) |
14 AWG bis 4 AWG |
| Kurzschlussfestigkeit (Klasse Cc) |
100 Ka mit 30A-Sicherung |
| Kurzschlussfestigkeit (Klasse G) |
100 Ka mit 60A-Sicherung |
| Kurzschlussfestigkeit (Klasse J) |
100 kA mit 600-A-Sicherung |
| Kurzschlussfestigkeit (Klasse L) |
100 kA mit 800-A-Sicherung |
| Kurzschlussfestigkeit (Klasse Rk1) |
100 kA mit 600-A-Sicherung |
| Kurzschlussfestigkeit (Klasse Rk5) |
100 kA mit 600-A-Sicherung |
| Kurzschlussfestigkeit (Klasse T) |
100 kA mit 800-A-Sicherung |
| Kurzschlussfestigkeit (eigenständig) |
10 kA |
| Grundsätze |
CSA-Klasse 6228-01, UL 1953 |
| Anschlussmaterial |
Aluminium |
| Stromspannung |
600V AC / DC |
| Länge |
134.9mm |
