| Artikel |

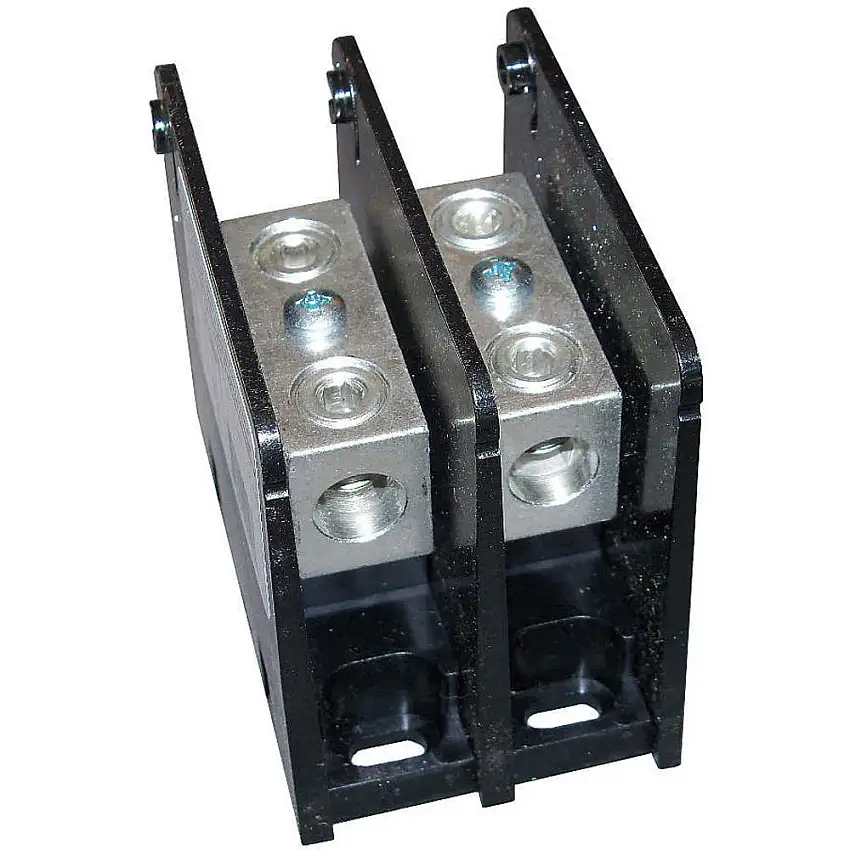

Stromverteilungsblock |
| Wechselspannungsnennwert |
1000V |
| Wechselstrom/Gleichstrom |
AC / DC |
| Ampere-Bewertung (al) |
135A |
| Ampere-Bewertung (cu) |
175A |
| Körper-Material |
GFPC |
| Körper/Isoliermaterial |
Glasgefülltes Polycarbonat |
| Anschlussmaterial |
Aluminium |
| Oberfläche des Steckverbindermaterials |
Verzinnt |
| Anschlusstyp |
Box |
| Tiefe |
2.81″ |
| Entflammbarkeitsbewertung |
V-0 |
| Für Leitermaterial |
Aluminium |
| Für maximale Leitungsquerschnitte |
2 / 0 AWG |
| Für maximale Lastdrahtgröße |
2 / 0 AWG |
| Für minimale Leitungsdrahtgröße |
14 AWG |
| Für minimale Lastdrahtgröße |
14 AWG |
| Speziellle Matching-Logik oder Vorlagen |
50 / 60 Hz |
| Höhe |
71.4mm |
| Gehäusefarbe |
Schwarz |
| Installation Montage |
Direkte Schraubmontage |
| Länge |
78.2mm |
| Leitungsanschlüsse/Pol |
1 |
| Leitungsseitiger Anschlusstyp |
Juli |
| Lastanschlüsse/Pol |
1 |
| Lastseitiger Anschlusstyp |
Juli |
| Max. Ampere |
175A |
| Maximale Spannung |
1000V AC / DC |
| Montage |
Oberflächenmontage |
| Anzahl der Stangen |
2 |
| Gesamttiefe |
2.81″ |
| Gesamtlänge |
3.08″ |
| Gesamtbreite |
1.98″ |
| Design des Stromverteilungsblocks |
Öffne |
| Primäre Sechskant-/Schraubengröße |
7/16 „-20 x 0.55 |
| Primärer Lochdurchmesser |
11 / 25 „ |
| Primäre Anzahl der Öffnungen pro Pol |
1 |
| Primäres Drehmoment |
2/0-#6 120, #8-#14 50 |
| Primärdrahtbereich |
#14 AWG bis 2/0 AWG |
| Produktgruppe |
Stromverteilungsblöcke |
| Nennspannung Ac Ul |
1000V |
| Nennspannung DC Ul |
1000V |
| RoHS-konform |
Ja |
| Sekundäranschluss/Pol |
1 |
| Sekundäre Sechskant-/Schraubengröße |
7 / 16 „-20 |
| Sekundäre Sechskant-/Schraubengröße Gewindelänge |
0.55″ |
| Sekundärlochdurchmesser |
11 / 25 „ |
| Sekundäre Anzahl der Öffnungen pro Pol |
1 |
| Sekundäres Drehmoment |
2/0-#6 120, #8-#14 50 |
| Sekundärdrahtbereich |
2/0 AWG bis #14 |
| Sekundärdrahtbereich (AWG) |
14 AWG bis 2/0 AWG |
| Kurzschlussfestigkeit (Klasse Cc) |
100 Ka mit 30A-Sicherung |
| Kurzschlussfestigkeit (Klasse G) |
100 Ka mit 60A-Sicherung |
| Kurzschlussfestigkeit (Klasse J) |
100 kA mit 200-A-Sicherung |
| Kurzschlussfestigkeit (Klasse L) |
100 kA mit 200-A-Sicherung |
| Kurzschlussfestigkeit (Klasse Rk1) |
100 kA mit 100-A-Sicherung |
| Kurzschlussfestigkeit (Klasse Rk5) |
100 kA mit 30-A-Sicherung |
| Kurzschlussfestigkeit (Klasse T) |
100 kA mit 200-A-Sicherung |
| Kurzschlussfestigkeit (eigenständig) |
10 kA |
| Grundsätze |
CSA-Klasse 6228-01, UL 1953 |
| Anschlussmaterial |
Aluminium |
| Stromspannung |
600V AC / DC |
| Länge |
50.3mm |
